優勢介紹:
1.采用重型轉子，較普通轉子加重了 25%，重型化轉子可提高破碎比和工藝穩定性，降低能耗，增大產量。
2.運用熱處理工藝，強度提升 40%，穩定設備性能。
3.磨耗件和機械組件采用高耐磨材質，有效降低運營成本。
應用領域：該產品是高等級公路、鐵路、水電、化工、建筑耐火材料、陶瓷、玻璃等行業所用物料的理想設備。
適用物料：該設備特別適用于抗壓強度不超過150Mpa的各類物料的中碎和細碎。
- 產品介紹
- 性能參數
品質的堅守，創新的執著
在歷史的長河中，有些名字被時光沖刷而黯然失色，有些卻在歷經變革后依然熠熠生輝。

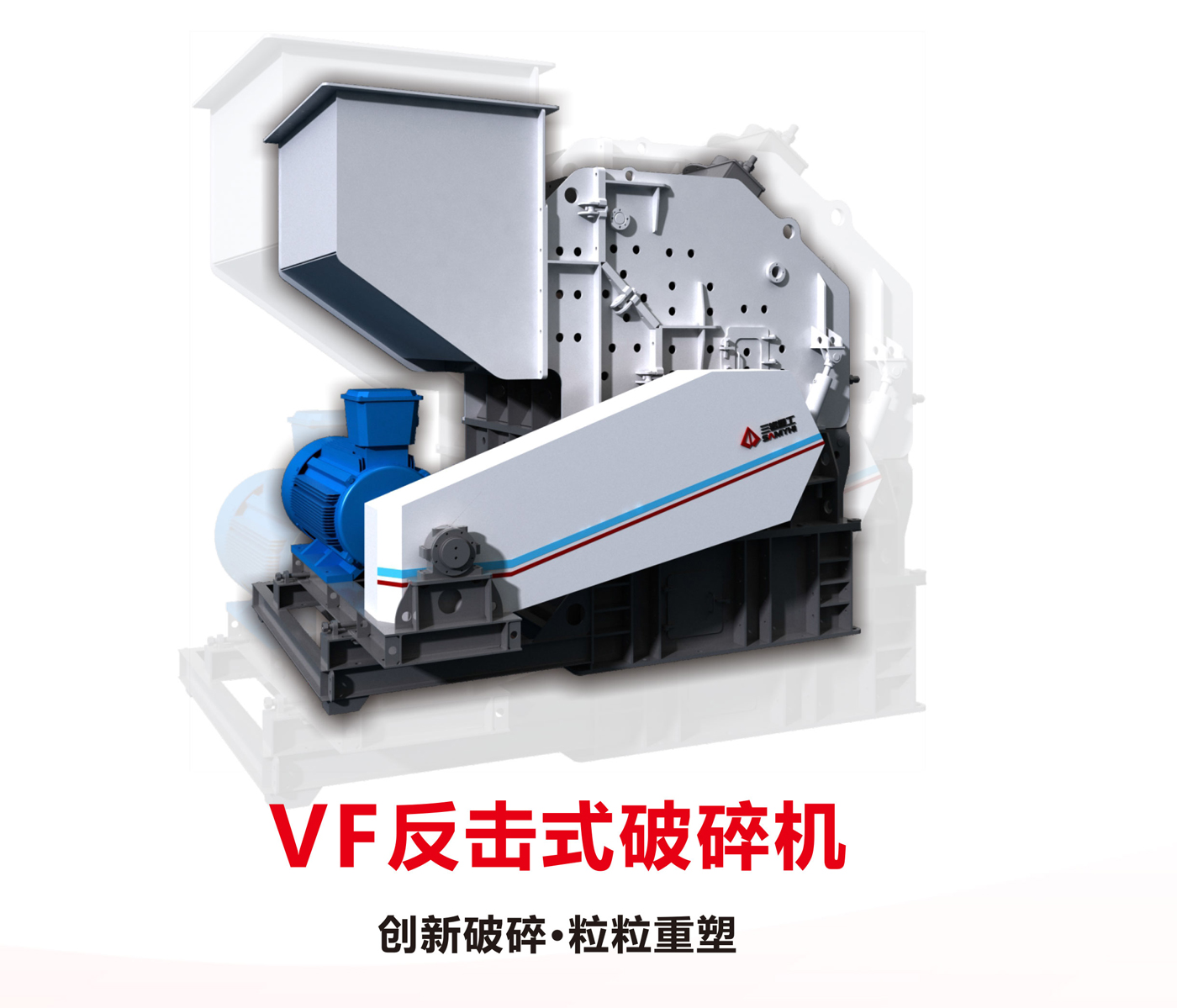

VF反擊式破碎機，就是這樣一款與三銘重工共同成長的產品。從第一代反擊破原型機的探索，到如今第十代反擊破的突破，三十年來，我們不斷精進技術、精制產品，以滿足市場日益增長的需求，每一代的變革，都凝聚了我們對品質的堅守、對創新的執著。
VF反擊破十代蝶變，不僅僅代表著產品的更新?lián)Q代，更是三銘重工企業精神的完美體現和傳承延續。
十代蝶變，全新升級
產品優勢
血破碎率提高20.8%
采用獨特的非圓轉子結構、C 型板錘、波浪形齒板，VF-1000最高產量達到1500t/h,VF-500 最高產量達到 700t/h，破碎率優于市場上同型設備。.jpg)
粒型優化46.3%
|
采用三腔四級破碎，配備獨立整形腔，使得成品骨料的 粒型更加優異、圓形度更高，針片狀含量在7%左右，滿足了 《GB-T14685-2022建筑用鵝卵石、碎石》的要求。 |
 |
卓越性能，為您的生產線保駕護航
■ 熱處理工藝，堅固耐用：規范化工藝流程，嚴格把控產品質量，采用熱處理工藝，強度提升40%,產品更加堅固耐用，延長使用壽命。
■ 重型轉子，安裝面全加工：采用重型轉子，轉子加重25%,使其運行過程中產生更大的運動慣量，從而降低能耗，提高產能。 其次轉子安裝面全加工，使板錘與安裝面貼合度大大提高。
■ 自動化程度提高：VF反擊破在設計上采用了機電一體化設計理念，同時還增加了自動供油系統、溫控系統，配備液壓 開蓋調節，優化了反擊架調節。更換機體配件更為方便，降低了機器的運行成本，提高了機器的安全性 以及維護保養的便捷性。
產品參數
| 型號及規格 | VF200 | VF300 | VF500 | VF1000 |
| 最大進料 | 350 | 400 | 500 | 500 |
| 出料粒 | 0-80 | 0-80 | 0-140 | 0-140 |
| 車轉子車轉速(r/min) | 600-800 | 500-700 | 350-550 | 280-440 |
| 產量(t/h) | 150-200 | 200-350 | 450-550 | 800-1500 |
| 動力(kW) | 200 | 280 | 500 | 500KW*2 |
注：鑒于該設備不斷升級改造，技術參數改動恕不另行通知，實際數據以實物為準。

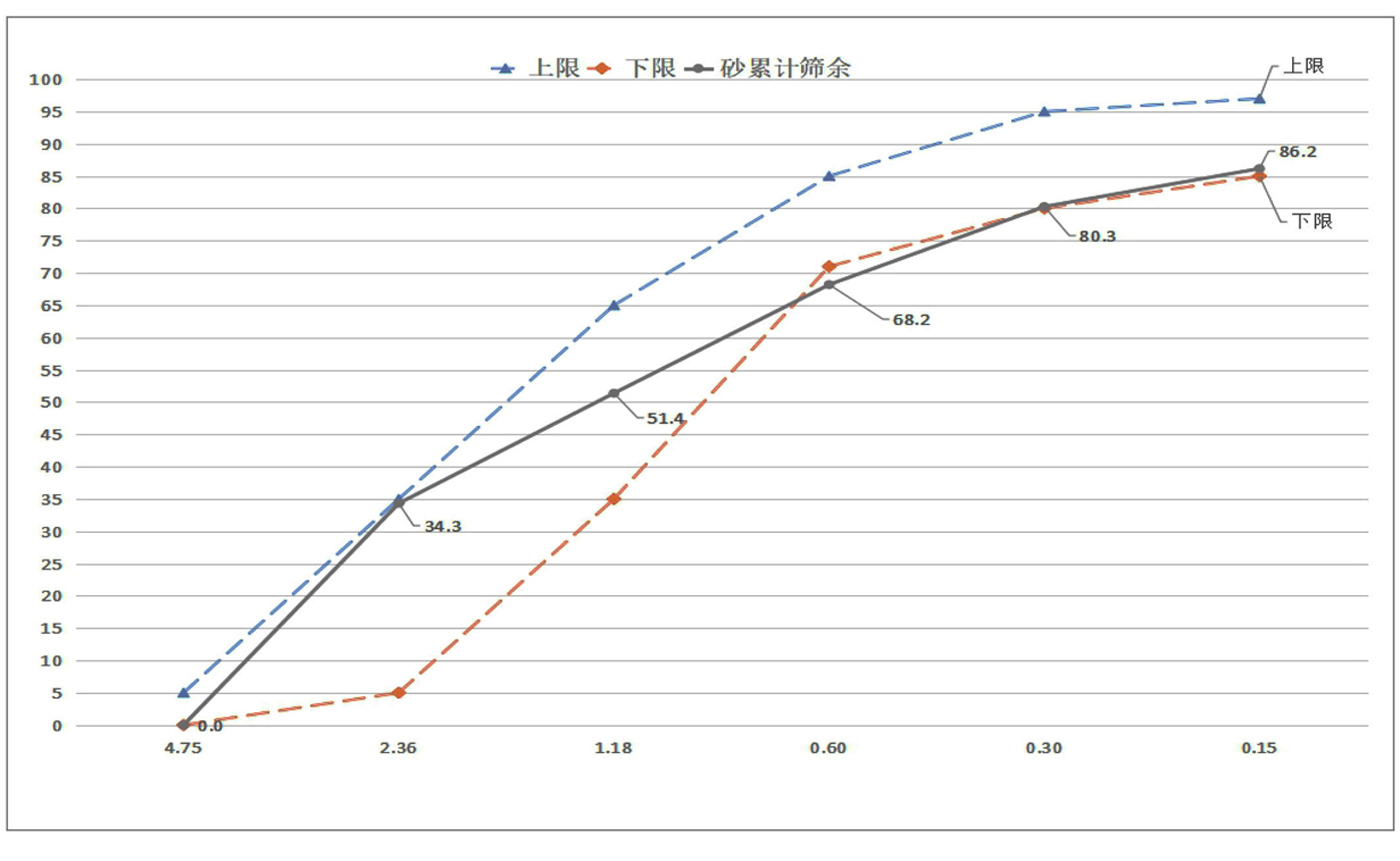

檢測分析報告
|
機制砂樣本檢測表 |
||||||
|
執行標準：GB/T14684-2022 檢測日期2023.9.19 |
||||||
|
樣本規格 |
0-5mm |
檢測員 |
周磊 |
試驗編號 |
20230919-01 |
|
|
使用設備 |
VF-200 |
原料
|
0-300mm
|
抗壓強度 |
88.6MPa |
|
|
原料地 |
貴州德江 |
Ca含量 |
46.2% |
|||
|
母材 |
石灰石 |
|
|
Si含量 |
4.1% |
|
|
篩孔直徑mm |
級配區 |
1 |
取樣重量
|
1312 |
篩分總重 |
1308 |
|
|
|
|
機制砂總重 |
1308 |
||
|
細度模數 |
2.90 |
|
篩分損耗 |
99.70% |
||
|
|
|
|
|
成砂率 |
100.00% |
|
|
|
下限 |
上限 |
總累計篩余/% |
砂累計篩余/% |
分計篩余/% |
篩余質量 |
|
4.75 |
0 |
5 |
0.0 |
0.0 |
0.0 |
0 |
|
236 |
5 |
35 |
34.3 |
34.3 |
34.3 |
449 |
|
1.18 |
35 |
65 |
51.4 |
51.4 |
17.0 |
223 |
|
0.6 |
71 |
85 |
68.2 |
68.2 |
16.8 |
220 |
|
0.3 |
80 |
95 |
80.3 |
80.3 |
12.1 |
158 |
|
0.15 |
85 |
97 |
86.2 |
86.2 |
5.9 |
77 |
|
0.075 |
|
|
89.4 |
89.4 |
3.2 |
42 |
|
底盤 |
|
|
100 |
100 |
10.6 |
139 |
